                                                                                                                   东晟牌自动调直切断机针对调直机用户的要求,安装了数位计量,减少了对于丝数有严格要求的厂家是有益的。
      构造:东晟全自动数控调直机由调直筒,数控柜,牵行机构,切断机构,钢筋定长架、机架和驱动装置等组成。  本机可广泛用于五金制品、工艺品、日用品生产的各个领域。如:自行车车篮、幅条、伞架、鸟笼、冰箱搁架、电扇罩、建筑用丝、丝网筛网等各种金属线材的调直切断。该机器主要用于调直切断冷拉钢丝及其它有色金属线材。 最大调直直线径Ф 4 。如需加大定尺长度,可定做。
      该机器由进线部分、调直部分、切断部分等组成,其直线枪可自动定尺切断线材并自动落料。上料以后机器进行自动化操作。
      该机器结构合理,稳定可靠,操作简洁,自动化程度高,操作人员可同时管理多台机器,极大地提高了生产效率,是五金、网线等生产厂家必备的专用设备。
      技术性能
      构造:直丝机由调直筒,牵行机构,切断机构,钢筋定长架、机架和驱动装置等组成。
      操作原理:电动机通过皮带传动增速,使调直筒高速旋转,穿过调直筒的钢筋被调直,并由调直模清除钢筋表面的锈皮;由电动机通过另一对减速皮带传动和齿轮减速箱,一方面驱动两个传送压辊,牵引钢筋向前运动,另一方面带动曲柄轮,使锤头上下运动。当钢筋调直到预定长度,锤头锤击上刀架,将钢筋切断,切断的钢筋落入受料架时,由于弹簧作用,刀台又回到原位,完成一个循环。

序号 名称 单位 规格
1 调直线材直径 毫米 1.3 - 12
2 自动切断长度 厘米 10 - 1200
3 调直速度 米 / 分 25 - 30
4 调直筒转速 转 / 分 1964.5
5 调直、切断电机 千瓦 0.75 × 1.5
6 机器重量 千克 100
7 外型尺寸(长×宽×高) 毫米 2250 × 400 × 900
8 本机适用于钢筋、合金丝、铁丝、金属丝等金属线材的调直切断

      安装与调试
      本机应安装在较平地基上,地基应放一些软垫,防止机器高速与地面振动;
      主机与滑道连接在同一条直线上,最滑为止;
      把冲头压头用手转下,看是否与切断总成咬合,如不咬合,可调正滑道支架滑轮高度;
      坚固滑道限位锁片;
      连接滑道连簧;
      上面电机与切断行轮尖头一致;
      调正,慢弯,加大中间三块角度,出现豆粒弯,就缩小角度;
      定尺寸把滑道里面滑块调到你所需要的尺寸,(从切断总称下面测量),用螺丝紧固滑块。
      故障处理
      弯丝:调正调直块角度,看调直器与压滚槽,切断总成是否在一条直线上。
      出现断丝:调直块角度过大,切断总成上压簧变软,刀退不回,送丝滚上的压簧过松,材质不好。
      跑丝:压滚簧过紧,滑道拉簧过松,滑道下边拖丝钢棍不到位,滑道不滑动。
      出现短节:滑道与主机拉簧过松,调整拉簧。
      机器出现振动:调整调直块的平衡度。

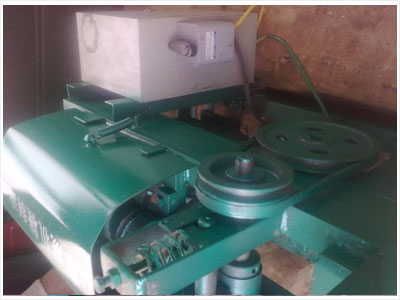

自动调直切断机
自动调直切断机--01
自动调直切断机
自动调直切断机--02
