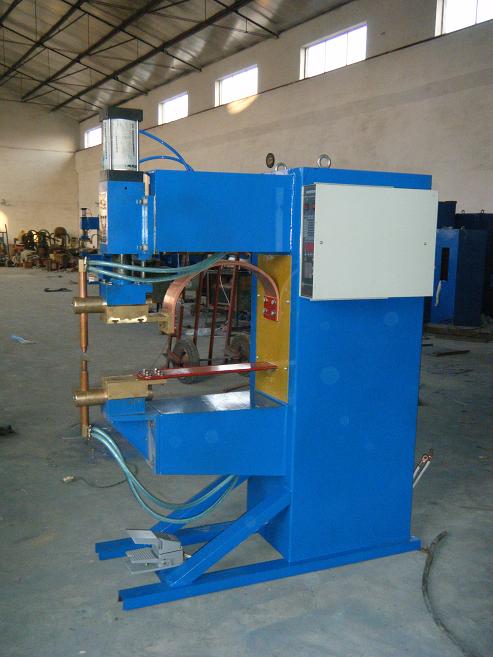

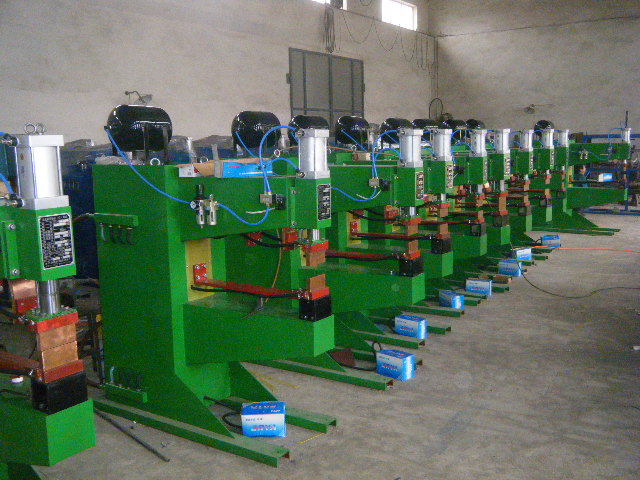

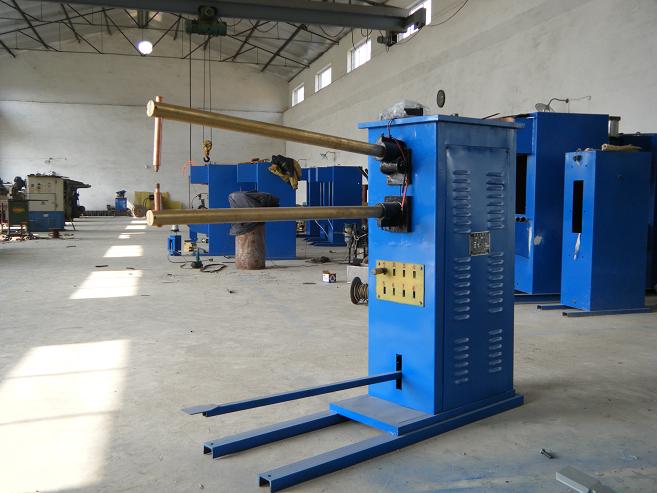

点对焊机

           点对焊机广泛用于金属箱柜制造、建筑机械修造、汽车零部件、自行车零部件、异形标准件、工艺品、电子元器件、仪器仪表、电气开关、电缆制造、过滤器、消声器、金属包装、化工容器、丝网、网筐等金属制品行业。
    点焊机可对中低碳钢板、不同厚度的金属板材、园钢与园钢、小直径线材、钢板与工件及各种有色金属异形件进行高质量、高效率的焊接。点对焊机包括对焊机  链条焊机 骨架焊机 缝焊机 特种焊机  气动凸焊机 等等

    点焊机可根据客户需要配备高可靠性点凸焊微机控制器。它能准确控制焊接工艺过程中的“压紧”、“焊接”、“维持”、“休止”四个程序时间，焊接时间可在 0.02S--4S 之间任意调整，本控制器工作稳定，不受人为因素的影响，从而保证了每个焊点的质量稳定，使同批工件各焊点质量完全一致。（详见控制器使用说明书）。 本机最大特点：价格低廉、故障率低、高焊点质量、高效率。采纳手动或弹簧加压,用电阻焊接法和闪光焊接法实现对低碳钢、中碳钢、部分合金钢和有色金属的各种棒、环、板条、管等型材进行焊接.本系列对焊机是一种专门焊接黑色金属及有色金属丝的专用设备.它规划合理、质量可靠.操作方便,工作地点灵活,焊工容易掌握.顶断力、钳口距离、电流大小可依据需要方便调整.焊接工件卡住于电极上,可自动送料焊接和手动送料焊接.
紧要特点:标价低廉、毛病率低、成型好、功效高.
对焊机的种类和用途适用对象:拔丝、制钉、电缆、电线、钢丝绳、车圈、钢管、链环、锯条、建筑、予制品、橡胶.
产品型号:1、3、5、7、10、16、25、40、75、100、150系列.

点对焊机使用方法

    1、焊接时应先调节电极杆的位置，使电极刚好压到焊件时，电极臂保持互相平行。

    2、电流调节开关级数的选择可按焊件厚度与材质而选定。通电后电源指示灯应亮，电极压力大小可调整弹簧压力螺母，改变其压缩程度而获得。

    3、在完成上述调整后，可先接通冷却水后再接通电源准备焊接。焊接过程的程序：焊件置于两电极之间，踩下脚踏板，并使上电极与焊件接触并加压，在继续压下脚踏板时，电源触头开关接通，于是变压器开始工作次级回路通电使焊件加热。当焊接一定时间后松开脚踏板时电极上升，借弹簧的拉力先切断电源而后恢复原状，单点焊接过程即告结束。

    4、焊件准备及装配：钢焊件焊前须清除一切脏物、油污、氧化皮及铁锈，对热轧钢，最好把焊接处先经过酸洗、喷砂或用砂轮清除氧化皮。未经清理的焊件虽能进行点焊，但是严重地降低电极的使用寿命，同时降低点焊的生产效率和质量。对于有薄镀层的中低碳钢可以直接施焊。

点对焊机用户在使用时可参考下列工艺数据：

    1、焊接时间：在焊接中低碳钢时，本焊机可利用强规范焊接法（瞬时通电）或弱规范焊接法（长时通电）。在大量生产时应采用强规范焊接法，它能提高生产效率，减少电能消耗及减轻工件变形。

    2 、焊接电流：焊接电流决定于焊件之大小、厚度及接触表面的情况。通常金属导电率越高，电极压力越大，焊接时间应越短。此时所需的电流密度也随之增大。

    3 、电极压力：电极对焊件施加压力的目的是为了减小焊点处的接触电阻，并保证焊点形成时所需要的压力。

    4 、电极的形状及尺寸：电极由铬锆铜加工而成。电极接触面的直径大致为：

 δ≤ 1.5mm 时，电极接触面直径， 2δ＋ 3  (mm)

 δ≥ 2mm 时，     电极接触面直径， 1.5δ＋ 5  (mm)

    δ—两焊件中较薄的一件之厚度(mm)

  电极之直径不宜过小，以免引起过度的发热及迅速的磨损。

     5 、焊点的布置：

焊点的距离越小，电流的分流现象增大，且使点焊处的压力减少，从而削弱焊点之强度。

对于低碳钢或不锈钢：

焊点中心距 A ≌ 16.1δ（毫米）

点对焊机的安装与维护

    焊机必须妥善接地后方可使用 , 以保障人身安全。 焊机使用前要用500V 兆欧表测试焊机高压侧与机壳之间绝缘电阻不低于2.5 兆欧方可通电。检修时要先切断电源，方可开箱检查。

    焊机先通水后施焊，无水严禁工作。 冷却水应保证在 0.15--0.2MPa 进水压力下供应 5--30 ℃的工业用水。冬季焊机工作完毕后应用压缩空气将管路中的水吹净以免冻裂水管。

焊机引线不宜过细过长，焊接时的电压降不得大于初始电压的 5% ，初始电压不能偏离电源电压的± 10% 。

    焊机操作时应戴手套、围裙和防护眼镜，以免火星飞出烫伤。滑动部分应保持良好润滑，使用完后应清除金属溅沫。

    新焊机开始使用 24  小时后应将各部件螺丝紧固一次，尤其 要注意铜软联和电极之间联接螺丝一定要紧固好 ，用完后应经常清除电极杆和电极臂之间的氧化物，以保证良好接触。

    焊机使用时如发现交流接触器吸合不实，说明电网电压过低，用户应该首先解决电源问题，电源正常后方可使用。本机易损件有上、下电极动触头及静触头（详见附图）。

点对焊机故障现象与排除

    1 、踏下脚踏板焊机不工作，电源指示灯不亮：

         a 检查电源电压是否正常；检查控制系统是否正常。

         b 检查脚踏开关触点、交流接触器触点、分头换挡开关是否接触良好或烧损。

    2 、电源指示灯亮，工件压紧不焊接：

         a 检查脚踏板行程是否到位，脚踏开关是否接触良好。

         b 检查压力杆弹簧螺丝是否调整适当。

    3  、焊接时出现不应有的飞溅：

         a 检查电极头是否氧化严重。

         b 检查焊接工件是否严重锈蚀接触不良。

         c 检查调节开关是否档位过高。

         d 检查电极压力是否太小，焊接程序是否正确 。

    4 、焊点压痕严重并有挤出物：

          a 检查电流是否过大。

          b 检查焊接工件是否有凹凸不平。

          c 检查电极压力是否过大，电极头形状、截面是否合适。

    5 、   焊接工件强度不足：

          a 检查电极压力是否太小，检查电极杆是否紧固好。

          b 检查焊接能量是否太小，焊接工件是否锈蚀严重，使焊点接触不良。

          c 检查电极头和电极杆、电极杆和电极臂之间是否氧化物过多。

          d  检查电极头截面是否因为磨损而增大造成焊接能量减小。

          e 检查电极和铜软联和结合面是否严重氧化。

   6 、焊接时交流接触器响声异常：

         a  检查交流接触器进线电压在焊接时是否低于自身释放电压 300 伏。

         b  检查电源引线是否过细过长，造成线路压降太大。

         c  检查网路电压是否太低，不能正常工作。

         d  检查主变压器是否有短路，造成电流太大。

    7 、焊机出现过热现象：

         a  检查电极座与机体之间绝缘电阻是否不良，造成局部短路。

         b  检查进水压力、水流量、供水温度是否合适，检查水路系统是否有污物堵塞，造成因为冷却不好使电极臂、电极杆、电极头过热。

         c  检查铜软联和电极臂，电极杆和电极头接触面是否氧化严重，造成接触电阻增加发热严重。

         d  检查电极头截面是否因磨损增加过多，使焊机过载而发热。

         e  检查焊接厚度、负载持续率是否超标，使焊机过载而发热。

根据检查出来的故障部位进行修理、换件、调整。本焊机   易损件有上下电极杆、电极头，用户可以向我公司联系购买。

点对焊机产品保修说明

  1 、新购买的焊机半个月内如出现主件质量问题，可以更换新的焊机或者更换主件。

  2 、公司长期提供技术服务，供应维修配件。焊机主机部分保修一年，长期提供维修服务。一般情况下用户通知厂方后，根据路程远近三到七天内服务到位。

  3 、由于用户原因而造成的焊机损坏不在保修范围内。易损件、消耗件不在保修范围内。但是公司可以协助维修（易损件、消耗件包括：电极头、电极杆；控制变压器、交流接触器、调节开关、指示灯）。
