发布时间:2016-10-10
作者:admin
人气:
网址:www.tiaozhijixie.com

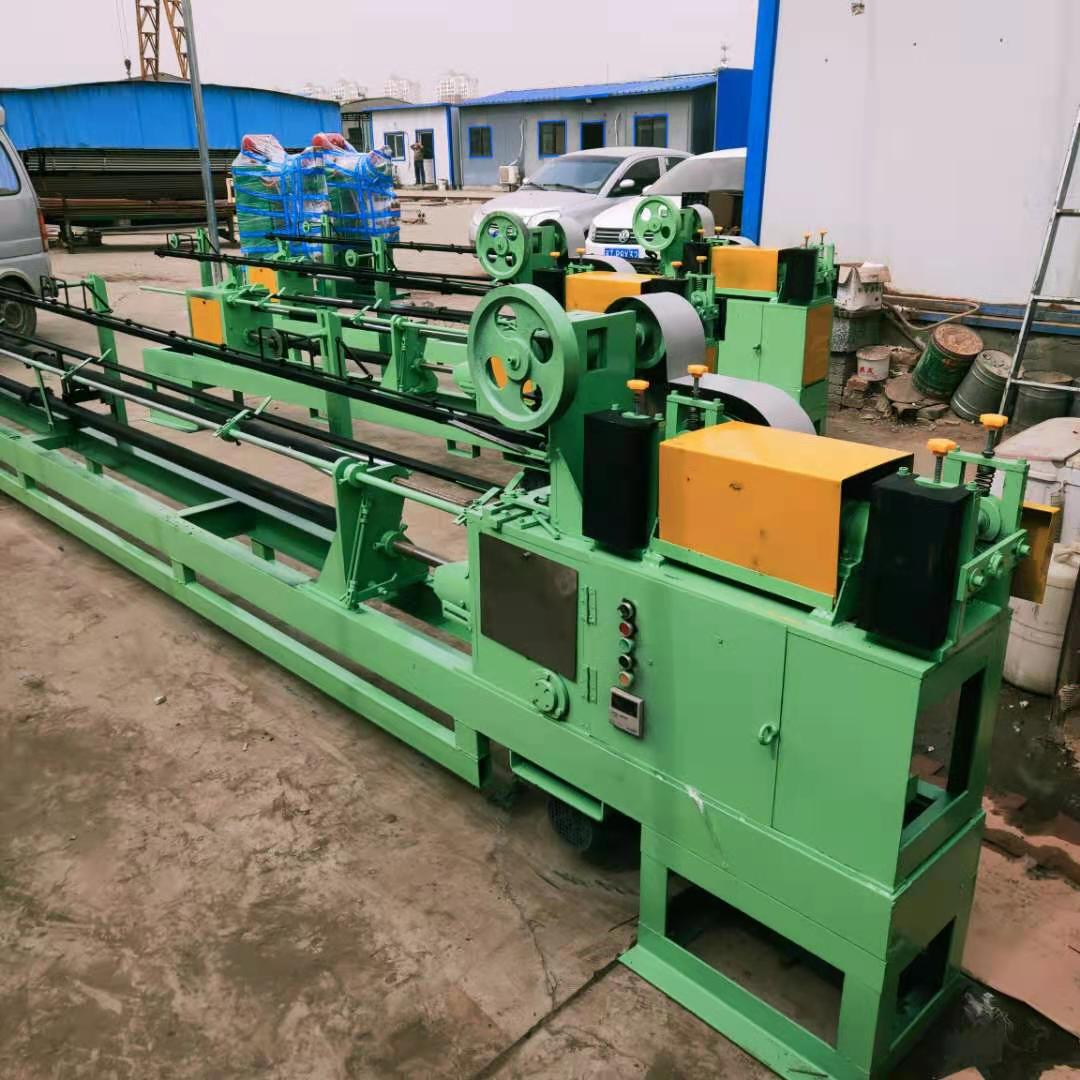

全自动钢丝棉花包打扣机用于制造打包捆扎用钢丝扣,其涉及机械原理、电气控制领域。它主要由头箱、尾箱、床身、工作台、伸缩式分配轴、电动机、电磁铁组成,头箱台面固定有校直机构、送丝机构、切丝机构。头箱和尾箱内各安装有端面凸轮与齿条轴轴承,打扣机构和卸料机构;尾箱台面固定行程开关,分配轴头段与分配轴尾段由分配轴套筒连接,头箱尾箱之间固定有钢丝托架。本实用新型结构紧凑简单、打扣精度高、生产效率高。 1.一种全自动钢丝打扣机,其特征在于:床身上方前后分别固定安装头箱、尾箱,头箱、尾箱之间通过轴承安装一根可收缩分配轴,分配轴分为分配轴头段、分配轴尾段、分配轴套筒三段,头箱尾箱之间通过支座固定着钢丝托架。主电机安装在床身下方,电磁铁和校直电机安装在头箱内部底面上;棉花包打扣机在头箱台面下端固定着打扣机构,壳体中安装齿轮轴,齿轮轴与齿条轴啮合,齿条轴穿在壳体齿条孔中,齿条轴的一端装有轴承,轴承与端面凸轮接触;齿轮轴内孔中安装顶弯心轴,顶弯心轴下端与分配轴上的顶弯凸轮接触;绕丝头通过螺纹联接在齿轮轴上;夹紧机构的夹紧摆杆上端插在夹紧板上的矩形槽内,下端通过滚轮与分配轴头段上的夹紧凸轮接触;蜗轮通过轴承安装在分配轴头段上,蜗轮下方与安装在头箱内的蜗杆啮合,蜗杆伸出头箱外的轴端固定有大带轮和小带轮,主电机带轮与大带轮由皮带联结;离合器通过平键安装在分配轴头段上,离合器上安有滑块,离合器和蜗轮通过滑块连接。头箱台面上从前到后沿钢丝走的路线固定安装校直机构、棉包打扣机送丝机构、切丝机构,校直机构的机座支承校直滚筒,五个校直头固定在滚筒内,滚筒轴安装校直带轮,校直电机安装在头箱内,校直电机带轮和校直带轮由皮带连结;送丝机构的送丝底座支承传动轴,送丝滚轮、传动齿轮、送丝带轮通过平键安装在传动轴上,送丝带轮与小带轮由皮带联结;切丝机构的刀具一端铰结在刀具支座上,另一端与拉杆铰结,拉杆的另一端与头箱内的杠杆联结,杠杆的另一端连结电磁铁,下刀刃通过螺纹固定在刀具支座的螺纹孔内;棉包打扣机尾箱台面下固定着打扣机构,壳体固定在头箱台面下,壳体中安装齿轮轴,齿轮轴与齿条轴啮合,齿条轴穿在壳体齿条孔中,齿条轴的另一端装有轴承,轴承与分配轴尾段上的端面凸轮接触;齿轮轴孔中安装心轴,绕丝头固定在齿轮轴上,顶弯轴上端与顶弯杠杆相连,下端与分配轴尾段上的顶弯凸轮接触;尾箱夹紧机构与头箱夹紧机构相同;尾箱台面上固定安装行程开关;卸料机构的卸料凸轮通过平键安装在分配轴上,棉包打扣机换向杆、卸料杆安装在头箱和尾箱相对箱壁的销子上。
